華東地區某知名奢侈品廠商，將含有Datamatrix二維碼的標簽貼于包裝盒表面，用于產品追溯?？蛻魹榱苏麄€生產產線的穩定性，使用的是德國廠商的PLC系統。需要Datalogic得利捷使用Profinet-IO總線協議進行通信。

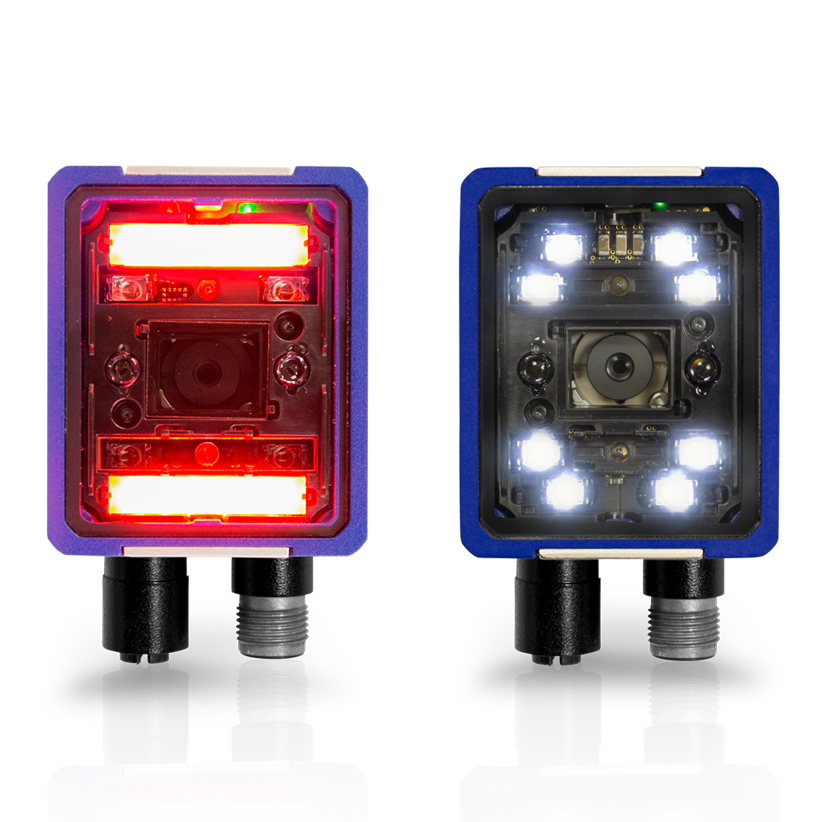

我們使用Matrix 300N系列產品，1.3M像素保證讀碼的穩定性，在讀碼速度也完全符合產線的需求。并且本身已經集成了Profinet-IO協議。在系統架構方面為保證調試使用簡便，使用交換機進行轉接，既保證了通訊又保證了調試。在連接過程中需要對Matrix 300N及PLC進行設定。

*Matrix 300N的調試軟件為DL.code，只需要在軟件中將Profinet-IO開放即可。

PLC部分設定, 最簡單的設定分為三部：
*PLC需要將Matrix 300N的GSD文件導入；
*將設備的IP地址、設備名稱編輯完成；
*內存地址分配給DB模塊。

以上兩部分設定完畢后，PLC就可以在自己的內存中對Matrix 300N進行控制和接受數據。解決了PLC對傳統TCP/IP連接的復雜設定，和數據不穩定性。

對于某些安全系數較高的控制，我們可以使用DAD Flow Control模式，也就是每個數據交換都需要PLC和Matrix有應答。這樣更能保證了數據交換的安全性。
