拆解條碼掃描器介紹掃描槍組成結構

時間:2018-10-09 13:56:22    關鍵字:掃描槍組成結構,掃描器知識    來源:東莞宏山自動化識別技術

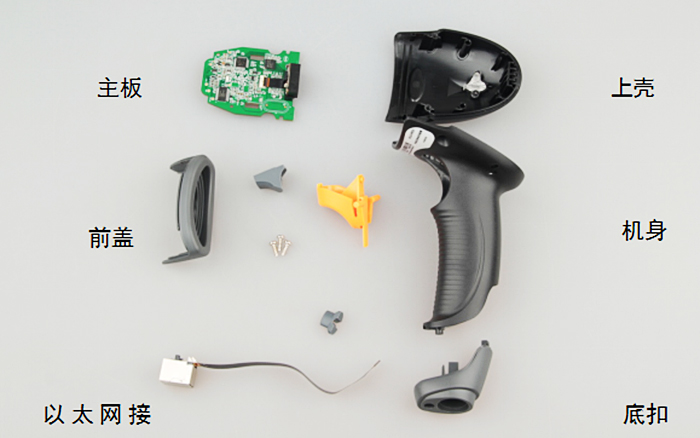

條碼掃描器主要的零件有上殼,主板,以太網接口線,槍身,前蓋,按鍵,底扣。其中功能集合在一塊主板上,集成度高,機身手柄處采用條紋刻印,增加了防滑,使用者在使用中更好的保護了掃描槍。主板使用了1.5毫米玻璃纖維電路板。以下以新大陸掃描槍HR型號系列拆解為例。

如下圖所示:
掃描槍拆解圖

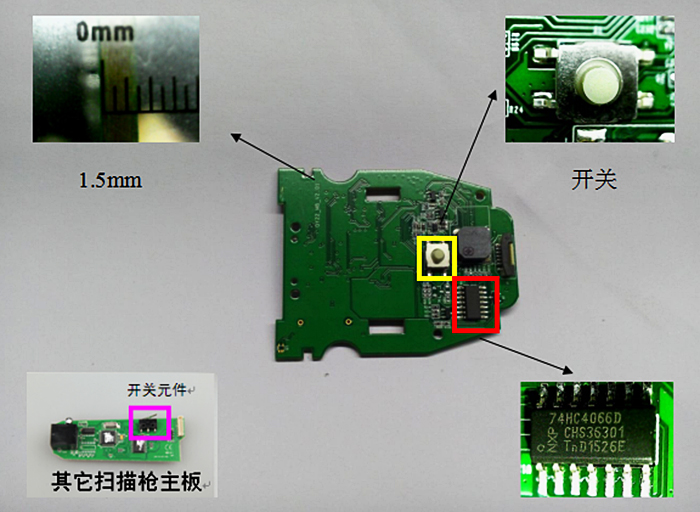

紅色方框是邏輯芯片,就是各種邏輯電路組成的芯片。開關元件(黃色框內)使用硅膠頭貼片式輕觸按鍵開關,硅膠材質使灰塵和水分不易進入,軟質硅膠更能緩沖按鍵壓力,使按鍵壽命大大增加,但是成本比普通塑料頭開關的價格貴幾十倍。開關元件為貼片焊接,正面按壓受力,焊腳不易脫落。有部分廠商使用插件開關,側向受力,長期使用,開關焊腳容易脫落。

圖示:
掃描器主板元件

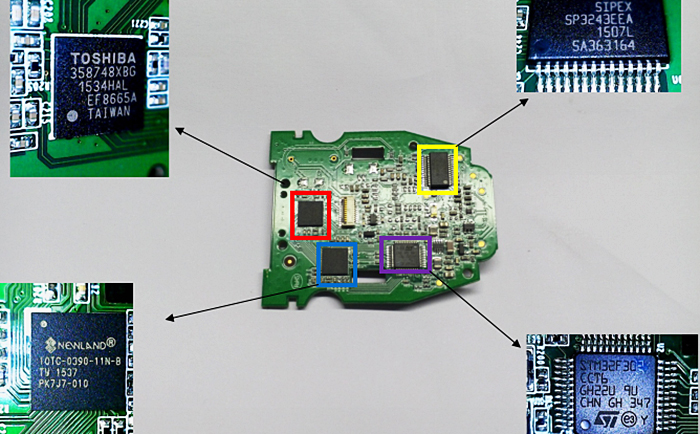

主板正面集中了以下幾大大芯片。黃色邊框是是IC芯片,IC芯片是將大量的微電子元器件IC芯片形成的集成電路放在一塊塑基上,做成一塊芯片。紅色邊框是橋接器芯片,PIC微控制器通過USB2.0全速橋接器芯片連接USB閃存盤。藍色邊框是主控解碼芯片,為新大陸自主研發。具體性能保密中。它負責將CMOS運算放大器傳來的電平信號解碼、降噪、提取出有效信息,再根據不同的傳輸方式編碼傳送給電腦。紫色邊框是意法半導體公司的微控制器 ,相當于電腦的cpu。

圖示:
條碼掃描器芯片

新大陸掃描器HR型號系列光學部分并不復雜,基本沒有可以活動的機械結構,640×480CMOS感光部件,負責把光信號轉換成電信號。
